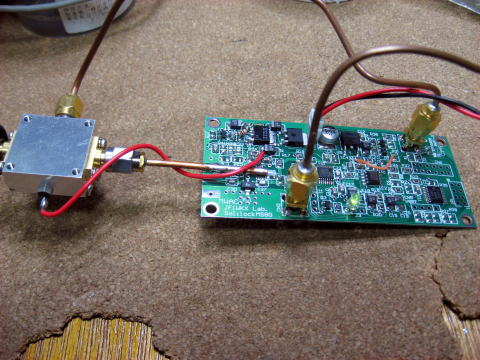

24GHz帯のSolilockの基板設計に入る前の確認実験です。
PLLICはアナデバのADF4156で、フラクショナルN方式のPLLです。
VCOはヒッタイトのHMC533です。VCOは以前時藤さんから分けて頂いたものです。
この組み合わせで23GHz〜25GHzを100kHzステップで設定できます。

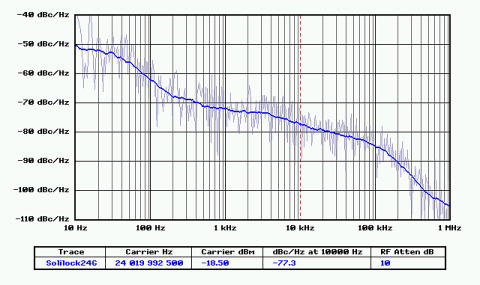

組み立てて実測した結果は、位相ノイズが10kHzオフセットで-77dBcでした。

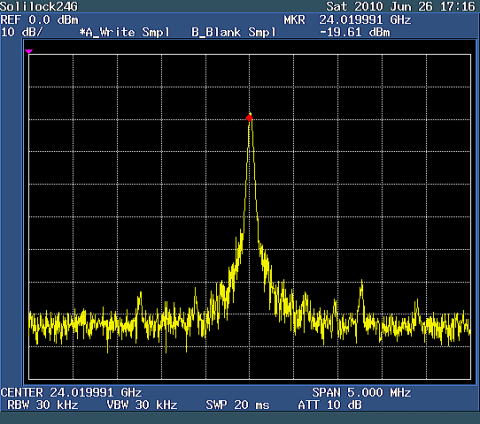

オフセット周波数が1.25MHz辺りのモッコリはループフィルタの調整で無くなると思います。
VCOのスペックは、オフセット周波数が100kHzで-95dBcですが、実測では-85dBc位です。
これはループフィルタに使用しているOPアンプの品種を変更すれば改善されると思います。
この実験結果を踏まえ、Solilock24Gの設計に着手します。
